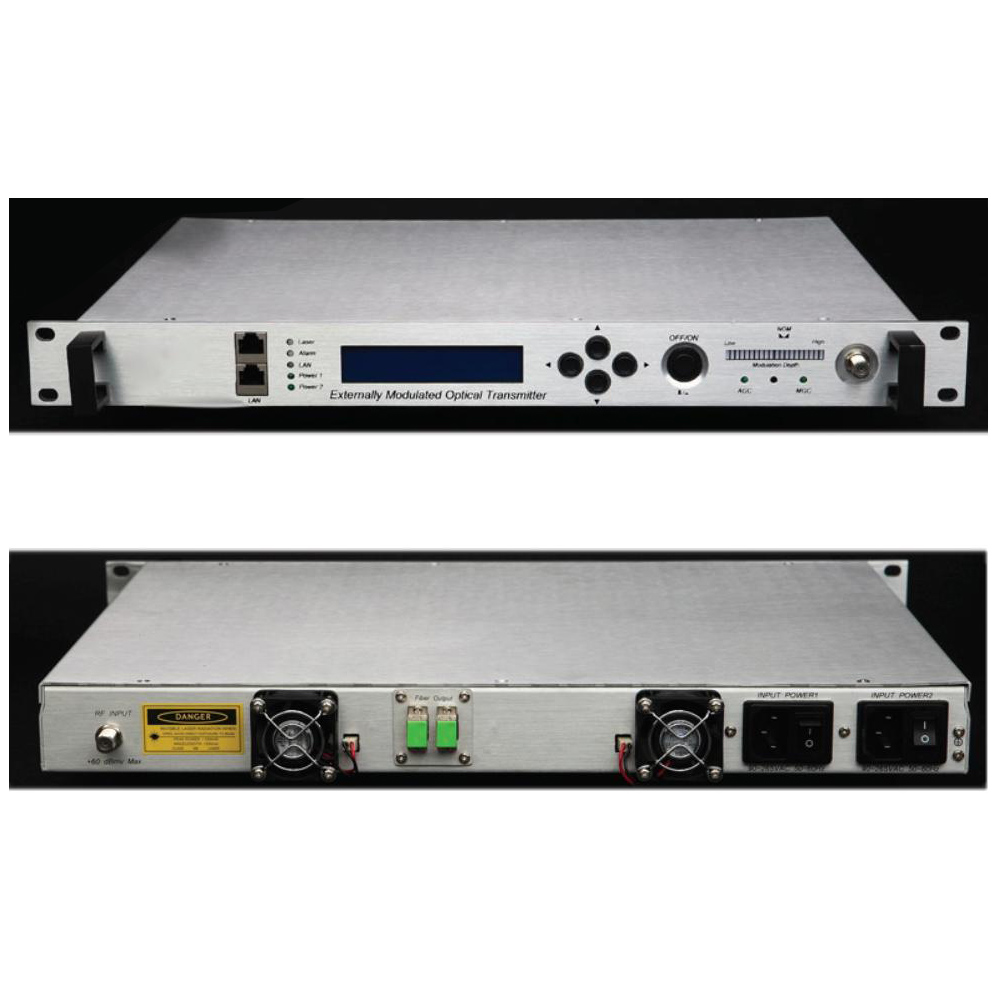

TDT8529HC

TDT8529HC

Цена с НДС

По запросу
  • 2 оптических выхода >8,5 дБм;
  • внешняя модуляция;
  • CNR ≥ 53.0dB, SBS: 13~18dBm;
  • CATV 47-862MHz;
  • стабильная работа;
  • высокая надежность;
  • резервированное электропитание.

Оптический передатчик — это устройство, которое является, своего рода, «помощником» для передачи сигнала. По способу модуляции такие передатчики бывают как с внешней, так и с внутренней модуляцией.

В передатчиках, использующих внешнюю модуляцию, оптическое излучение генерируется модулятором, который управляется с помощью информационного электрического сигнала. В передатчиках такого типа, в основном, источниками излучения выступают узкополосные полупроводниковые лазеры.

TDT8529HC - это оптический передатчик с внешней модуляцией, который предназначен для бесперебойной передачи CATV-сигнала на длине волны, равной 1550 нм. Данное оборудование устанавливается на центральных узлах оператора и идеально подходит для того, чтобы передать сигнал от основной станции эфирного вещания по оптическим сетям, в том числе по сетям PON. Благодаря внешней модуляцией обеспечивается передача сигнала через оптоволокно без ухудшения различных нелинейных искажений (CSO и CTB), а высокий порог SBS дает возможность направить в оптическое волокно большую мощность, и все это позволяет передать сигнал на большое расстояние в удаленные точки абонентской сети без каких либо перебоев.

У оптических передатчиков с внешней модуляцией есть свои неоспоримые преимущества:

  1. Стабильность в работе. Передатчики такого типа очень надежные и функционируют без каких-либо внезапных перебоев;
  2. Данный передатчик способов передавать CATV-сигнал на большие расстояния, сохраняя при этом высокое качество связи;
  3. Компактность передатчика добавляет ему столь необходимую мобильность и позволяет произвести установку во многих местах;
  4. Несмотря на то, что устройство выполнено из очень качественных материалов и функционирует беспрекословно, его цена остается очень доступной, поэтому приобретая оптический передатчик у нас вы получаете отличное качество по самой низкой цене!

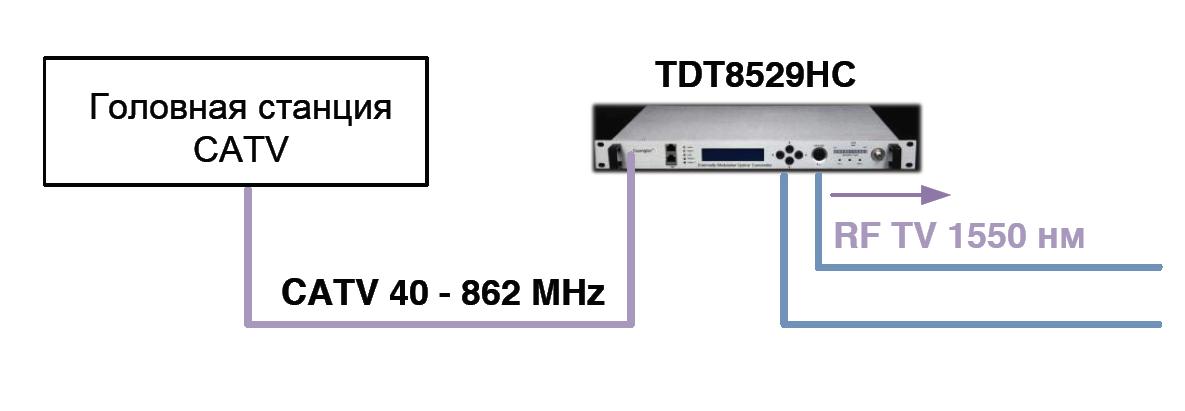

Схема применения

Схема применения TDT8529HC

Технические характеристики

Параметр Значение Примечание
Рабочая длина волны (nm) 1448 ˜ 1563
Стабильность длины волны (Pm/°C) -1 ˜ 0 Ts = 20 ˜ 70 °C
Ширина диапазона (MHz) Typ.= 0.65 FWHM( Δλ ) (-3dB fullwidth )
SMSR (dB) ≥45
Эквивалентная интенсивность шума (dB/Hz) ≤-160 RIN (20 ˜ 1000MHz)
Кол-во выходных портов   2
Выходная мощность (dBm) 10,8.5,7.0,4.5 2×7,2×9,2×10,2×5,4×7,6×7
Обратные потери (dB) ≥50 Optional LC / APC,FC / APC
Оптические коннекторы   SP / APC
Рабочий диапазон (MHz) 47-862 AGC
Входной уровень (dBmV) 18 ˜ 28 47 ˜ 862 MHz
Плоскость (dB) ≤±0.75
Обратные потери   >16
Входное сопротивление (Ω) 75
RFпорт   F-Female
Передача каналов   PAL-D / 60CH PAL-D / 99CH
CNR1 (dB) ≥53.0 ≥51.5 Back to back
CNR2 (dB) ≥51.5 ≥49.5 65Km optical fiber, 0dBm receive
CTB (dB) ≤65 ≤65
CSO (dB) ≤65 ≤65
SBS (dBm) 13 ˜ 18 Регулируемый
SNM интерфейс управления   RJ - 45
Локальный интерфейс   RS 232

Эксплуатационные характеристики

Питание (VAC) 90 ˜ 265 60 / 60Hz
(VDC) -48 30 ˜ 72
Потребляемая мощность (W) ≤50 для одного модуля питания
Рабочий температурный диапазон (°C) -5 ˜ 65 Функция автоматического контроля Т
Температура хранения (°C) -40 ˜ 85
Относительная влажность (%) 5 ˜ 95
Форм-Фактор (W)×(D)×(H)

19×17.9×1.75(")

483×455×44 (mm)

 1U (19'')
