TDT5829A-04

Цена с НДС
По запросу	Запросить цену

• Total Power 29 дБм;
• встроенный CWDM;
• 1550 нм для CATV;
• 4 входа GPON;
• 4 выхода 21,5 дБм;
• высокая надежность;
• низкая цена.

EDFA усилитель представляет из себя оптический усилитель, который выполнен на основе оптического волокна и применяется на оптико-волоконных линиях передачи для того, чтобы корректировать уровень сигнала.

В основу данных усилителей входит эрбий, который дает возможность EDFA-усилителю увеличивать мощность сигналов с различной длиной волны. Так же, ещё одной особенностью является очень низкий уровень шума усилителя, а так же простота интеграции в волоконно-оптическую систему.

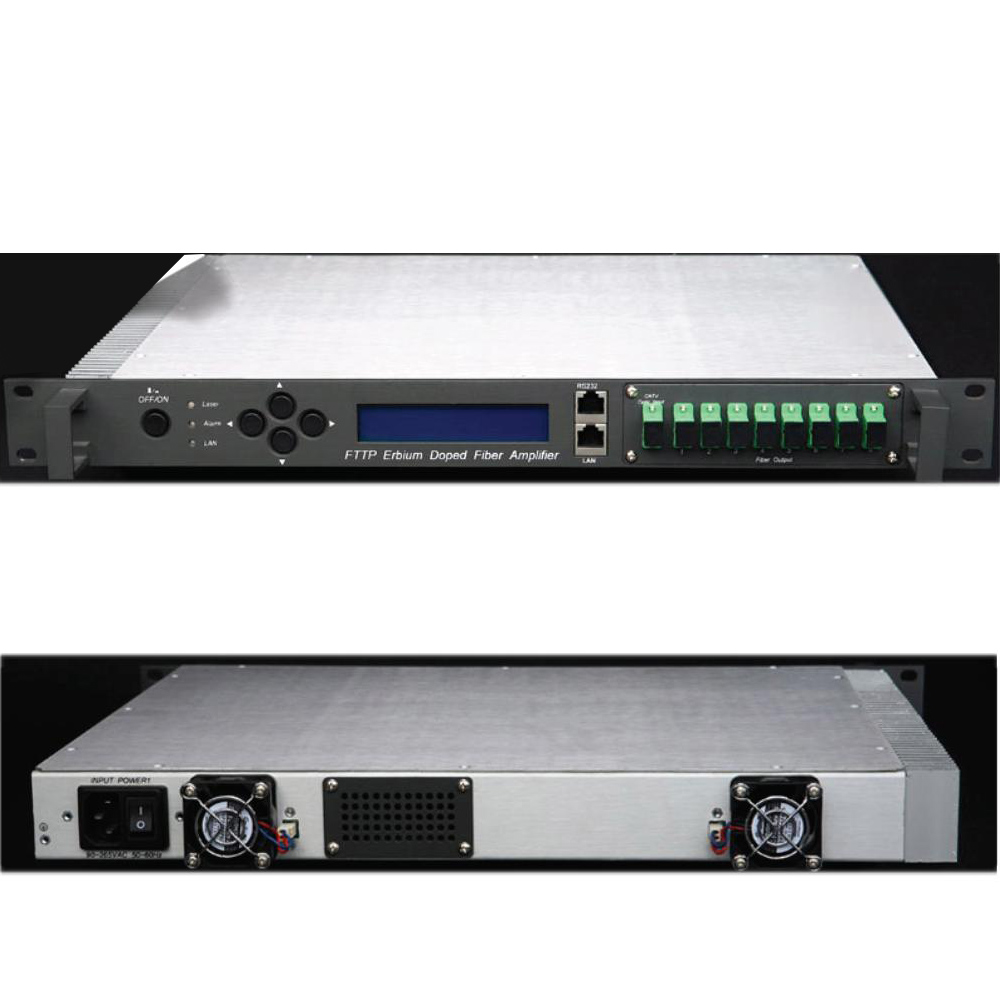

EDFA-усилитель TDT5829A-04 - это высокопроизводительное устройство для передачи CATV-сигнала на волнах, длиной 1550 нм в сетях GPON. Каждый выходной порт усилителя имеет встроенный CWDM модуль, что дает возможность производить мультиплексирование GPON сигнала длиной в 1490/1310 нм. Таким образом снижается общее количество компонентов на гибридных сетях GPON/RF TV, что делает решение более надежным, гибким и экономически эффективным. Оборудование полностью соответствуем мировым стандартам лазеров подкачки и позиционируется как решение, сочетающее в себе высокое качество и низкую цену. Выходные параметры рассчитаны специально для GPON сетей и позволяют преодолевать высокое затухание на сплиттерах в однокаскадных или двукаскадных схемах с общим коэффициентом деления 1/64.

Ключевые преимущества EDFA-усилителя TDT5829A-04:

1. 3 устройства в одном: усилитель, делитель, мультиплексор;
2. Высокая производительность и высокая надежность;
3. Параметры данного усилителя являются оптимальными для использования в сетях GPON;
4. Компактность, гибкая установка и простая настройка;
5. Низкий уровень шума;

Мы даем гарантию того, что усилитель прослужит Вам очень долгий срок, а так же порадует отличной производительностью и безотказностью в работе. Приобретая EDFA-усилитель у нас, вы приобретаете самое высокое качество по самой доступной цене!

Схема применения

Технические характеристики

Параметр		Значение			Примечание
		Min.	Typ.	Max.
Рабочая длина волны CATV	(nm)	1540		1563	CATV
Рабочие длины волн OLT	(nm)		1310/1490
CATV потери	(dB)			0.8	1550nm
OLT потери	(dB)			0.8	1310/1490nm
Изоляция CATV & OLT	(dB)	40
Кол-во UPLINK портов OLT	(pcs)	4	8	16	1U
			16	64	2U
CATV входная мощность	(dBm)	-10	≥+3	+10
Общая выходная мощность	(dBm)	27		33	1U
		28		40	2U
Кол-во выходных портов	(pcs)	4	8	16	1U
			16	64	2U
Мощность на выходных портах	(dBm)	10		22
Разность выходной мощности на портах	(dB)	-0.5		+0.5
Уровень шума (Pin=0dBm)	(dB)		4.5	5.0
Polarization dependence loss	(dB)			0.3
Polarization dependence gain	(dB)			0.4
Polarization mode dispersion	(pcs/mn)			0.3
Входная/Выходная изоляция	(dB)	30
Pump power leakage	(dBm)			-30
Echo loss	(dB)	55			APC
Serial interface		RS232
SNMP network management interface		RJ45

Эксплуатационные характеристики

Питание	(V)	90		265	220VAC
		30		72	-48VDC
Потребляемая мощность	(W)			150
Рабочий температурный диапазон	(C)	-5		65
Температура хранения		-40		80
Относительная влажность	(%)	5		95
Форм-Фактор (W)×(D)×(H)		19×14.7×1.75 ( " ) 483×365×44 (mm)			1RU(19")
		19×14.7×3.5 ( " ) 483×375×89 (mm)			2RU(19")
